Хлопуша электроприводная ЭХ–700

Каталог для скачивания .pdf

Назначение

Хлопуша электроприводная ЭХ–700 (далее по тексту — хлопуша) предназначена для предотвращения потерь нефтепродуктов из вертикального резервуара через неплотности в трубопроводах и в резервуарной задвижке или вследствие разрыва трубопровода. Хлопуша является комплектующим изделием резервуаров для нефтепродуктов. При дистанционном управлении перекачкой на вертикальных резервуарах устанавливают электроприводные механизмы для открывания хлопуши.

Хлопуша монтируется на конце приемо-раздаточного патрубка, обращенного внутрь вертикального резервуара.

По устойчивости к воздействию климатических факторов внешней среды хлопуша изготовлена в исполнении У категории размещения 1 по ГОСТ 15150-69.

Устройство и принцип работы

Хлопуша состоит из механизма управления 4 и хлопуши 12.

Механизм управления 4 состоит из электропривода 1, стойки 2, опорной плиты 10 и опоры 11.

Хлопуша 12 состоит из корпуса 13, основной крышки 8, перепускной крышки 7 и рычагов 6 и 9.

Открывание и закрывание хлопуши осуществляется электроприводом 1, установленным на стойке 2 механизма управления.

Управление хлопуши дистанционное — от кнопки на пульте управления или местное — от маховика электропривода.

Вращение выходного вала электропривода передается на винт 3 механизма управления 4.

На винте механизма управления установлена плавающая гайка 5, которая находится в зацеплении с рычагом перепускной крышки 7. Поступательное движение плавающей гайки позволяет открывать или закрывать крышку хлопуши.

Для уменьшения усилия открывания основной крышки 8, вначале открывается перепускная крышка 7, для открытия которой требуется незначительное усилие, а затем основная крышка хлопуши при помощи рычага 9.

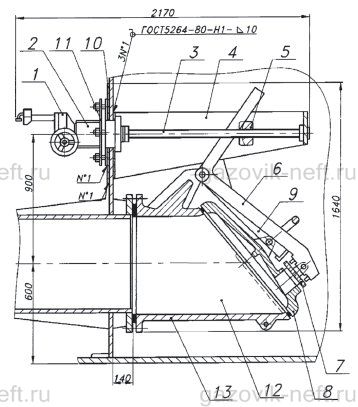

Структурная схема хлопуши ЭХ-700 в сборе

Общий вид хлопуши электроприводной ЭХ–700:

1 — электропривод; 2 — стойка; 3 — винт; 4 — механизм управления; 5 — плавающая гайка; 6 — рычаг; 7 — препускная крышка; 8 — основная крышка; 9 — рычаг; 10 — опорная плита; 11 — опора; 12 — хлопуша; 13 — корпус.

Технические характеристики

Наименование параметраВеличина параметра
Условный проход, мм 700
Рабочее давление, МПа (кгс/см²) 0,17 (1,7)
Габаритные размеры, мм, не более:
длина 2710
ширина 910
высота 1640
Масса, кг, не более 990
